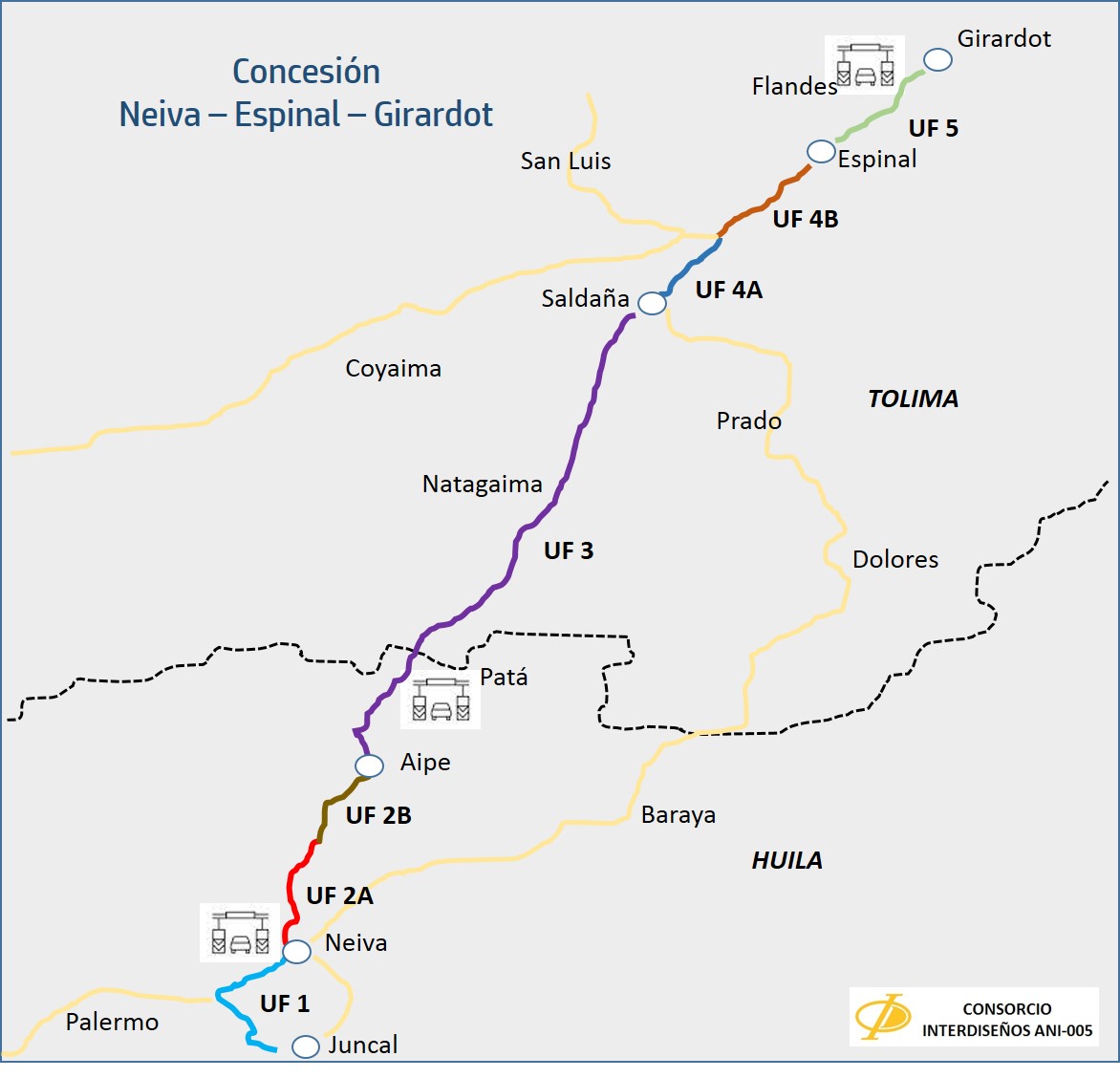

TRAZADO DEL PROYECTO

UNIDADES FUNCIONALES

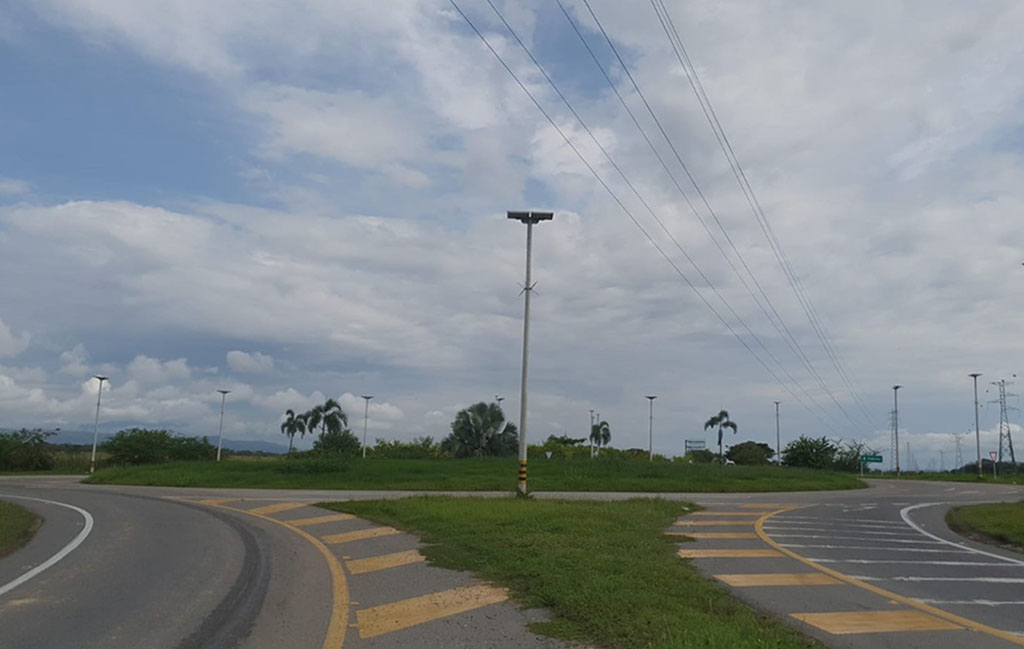

Unidad Funcional 1
Sector El Juncal - Neiva

Origen : El Juncal 99 (Ruta 4505)
Destino : Intercambiador Neiva Norte 0+500 (Ruta 4506)
Longitud: 21.3 Km (Mejoramiento)

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 1
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30
Generalidades y subsectores de la Unidad Funcional:

▪ Antiguo puente Santander sobre el río Magdalena:
Puente metálico de 160 m, operación y mantenimiento.

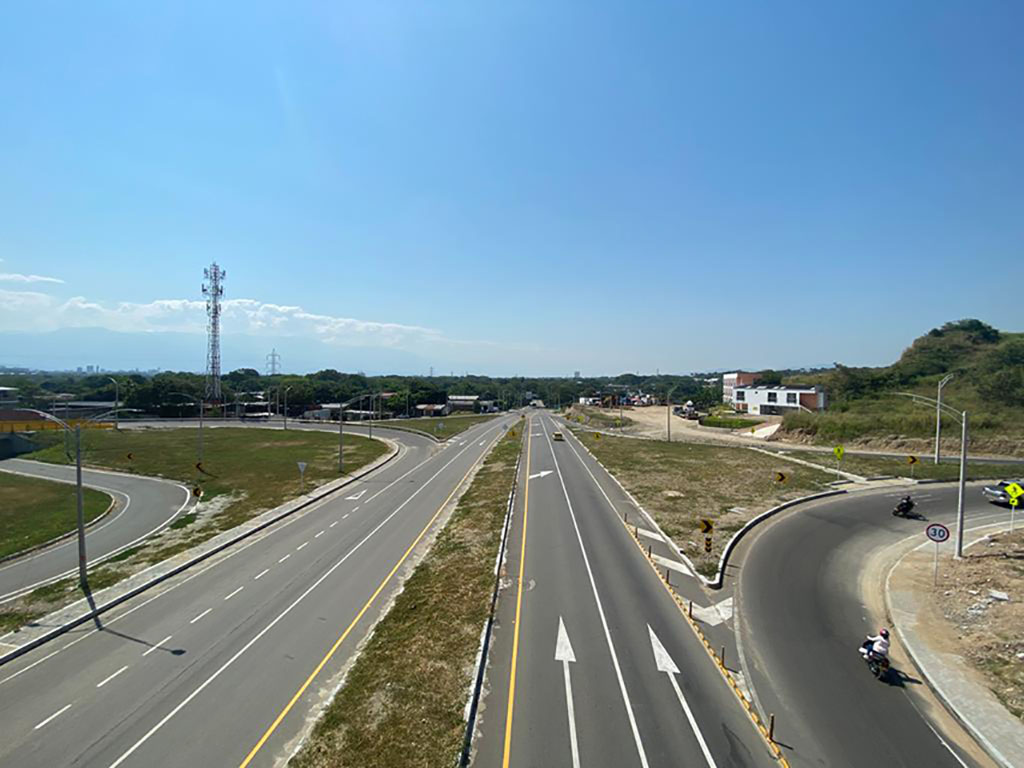

Unidad Funcional 2A
Sector: Neiva - Campo Dina.

Origen: Intercambiador Neiva Norte 0+500 (Ruta 4506)
Destino: Acceso vial vereda San Francisco, 15+800 (Ruta 4506)
Longitud: 15,3 (Construcción 2a Calzada y rehabilitación Calzada Existente)

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 2
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30

Generalidades de la Unidad Funcional:

Para garantizar la conectividad y movilidad local, el Concesionario incluirá la construcción  de una serie de retornos a lo largo del corredor.

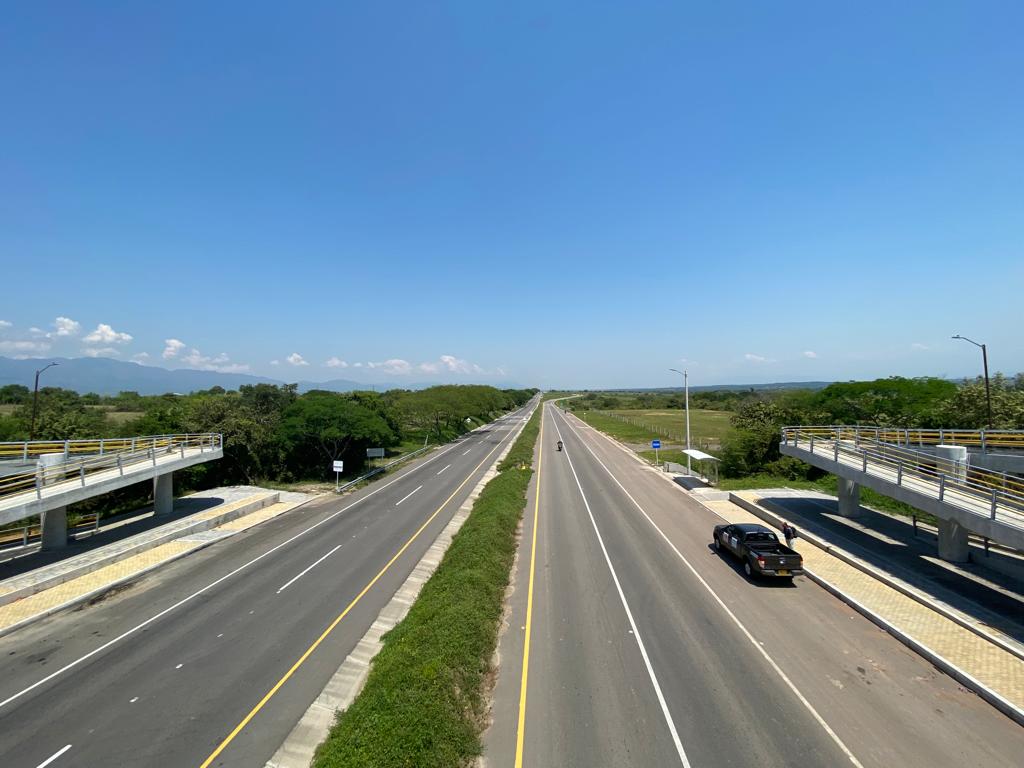

Unidad Funcional 2B
Sector Campo Dina - Aipe

Origen: Acceso vial vereda San Francisco 15+800 (Ruta 4506)
Destino: Aipe 32+340 (Ruta 4506)
Longitud: 17,2 (Construcción segunda Calzada y rehabilitación Calzada Existente)

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 2
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Unidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30

Intersecciones que debe desarrollar el Concesionario:
Intersección a desnivel Acceso Aipe Ruta 4506

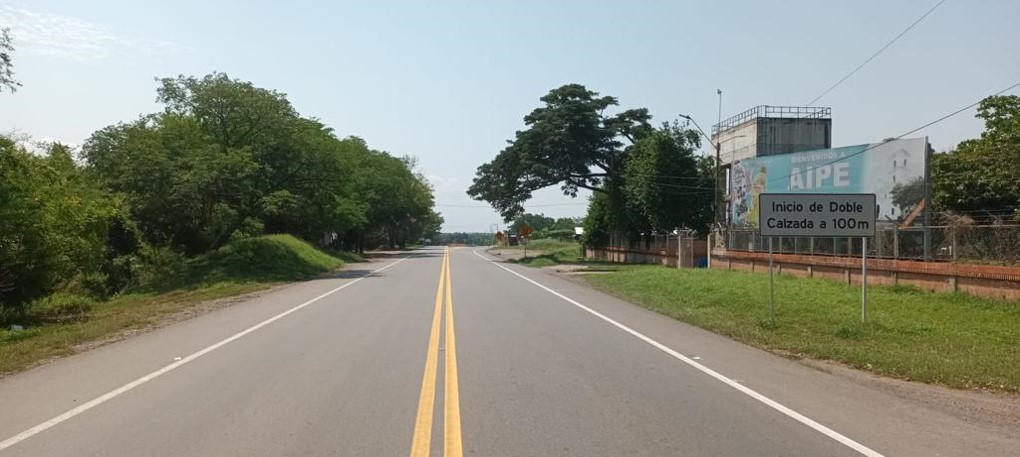

Unidad Funcional 3
Sector Aipe - Saldaña

Origen: Aipe 32+340 (Ruta 4506)
Destino: Saldaña 14+160 (Ruta 4507)
Longitud: 89,4 (Rehabilitación, incluye paso urbano por Saldaña)
Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:
▪ Número de Calzadas (Und): 1
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30

Generalidades de la Unidad Funcional:
Antiguo puente sobre el río Anchique: Puente mixto con una luz de 50 m, el Concesionario deberá realizar el reemplazo de este puente.

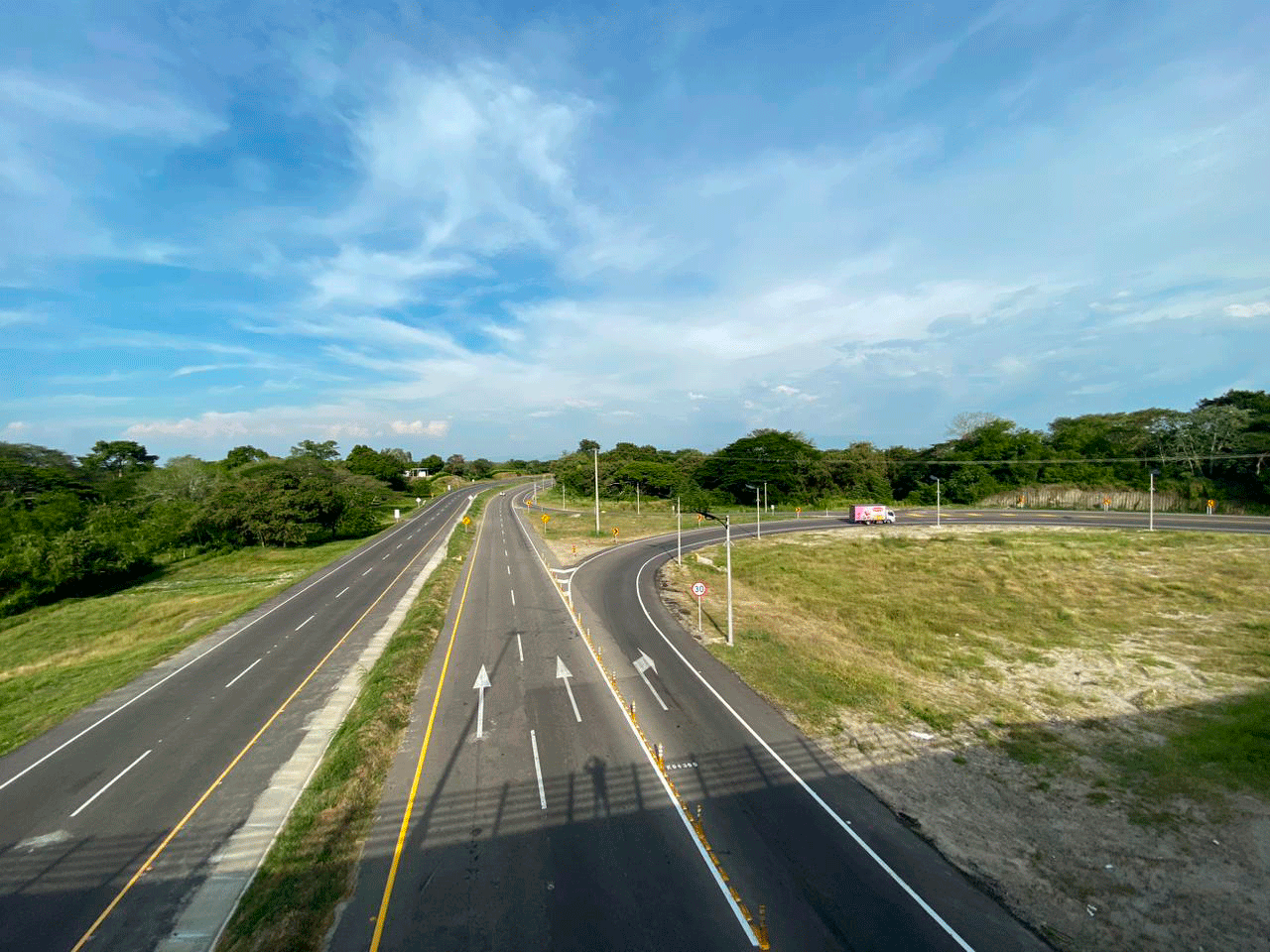

Unidad Funcional 4A
Sector Saldaña - Guamo

Origen: Saldaña 14+160 (Ruta 4507)
Destino:Inicio Variante Guamo Sur 24+024 (Ruta 4507)
Longitud: 9,6 (Construcción segunda calzada y rehabilitación vía existente)

Origen:Inicio Variante Guamo Sur 24+024 (Ruta 4507)
Destino: Fin Variante Guamo Norte 28+870 (Ruta 4507)
Longitud: 5,8 (Construcción segunda calzada y rehabilitación de la existente, No incluye paso urbano por el Municipio)

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 1
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30

Intersecciones que debe desarrollar el Concesionario:

Paso elevado Rincón Santo Variante Guamo. Ruta 4507
Paso elevado Intersección Variante Guamo Sur Ruta 4507

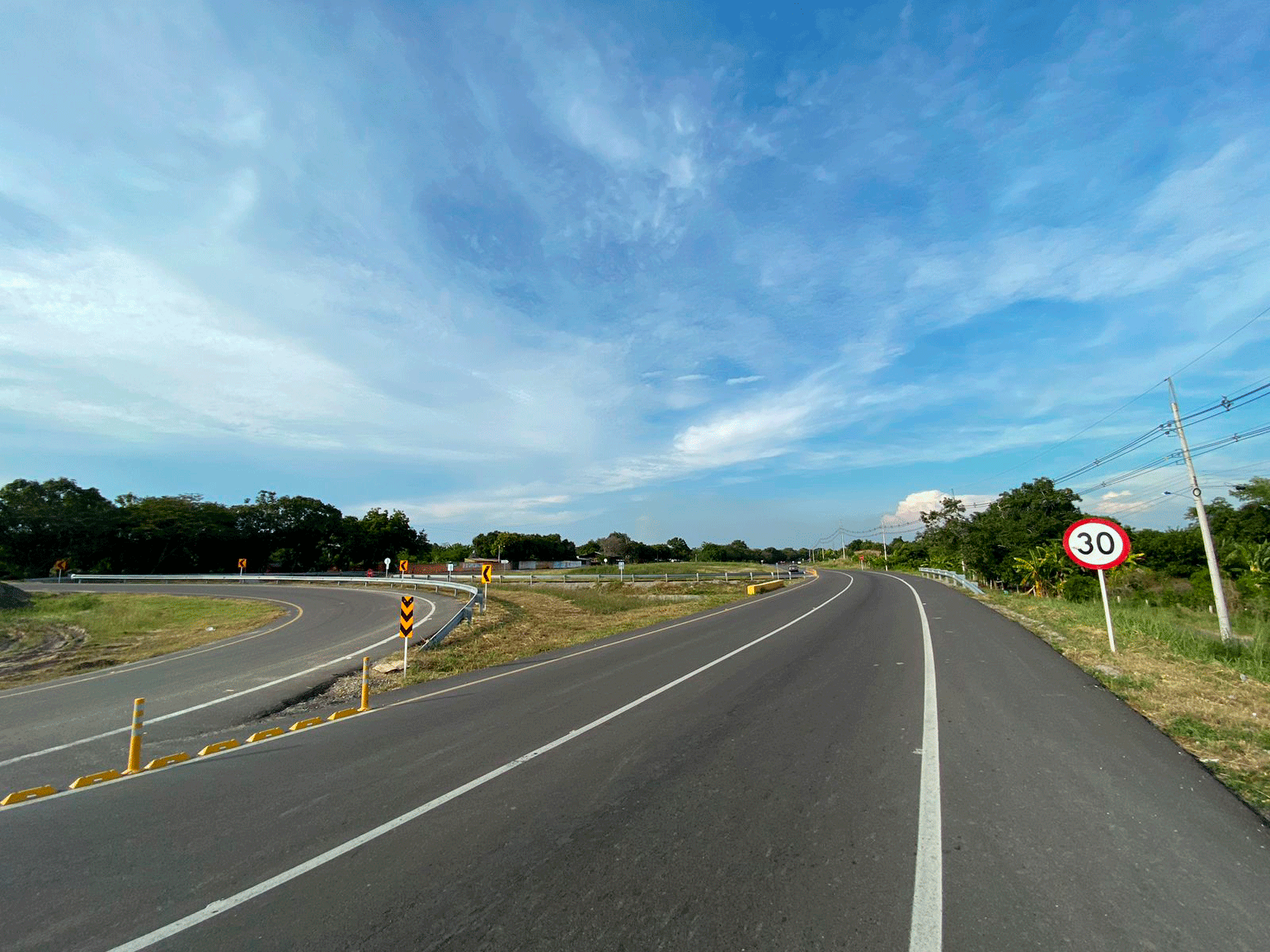

Unidad Funcional 4B
Sector Guamo - Espinal

Origen: Variante Espinal Sur 40+600 (Ruta 4507)
Destino: Glorieta del SENA Variante Espinal Norte 33+000 (Ruta 4004)
Longitud: 4.2 Km

Origen: Variante Guamo Norte 28+870 (Ruta 4507)
Destino. Inicio Variante Espinal Sur 40+600 (Ruta 4507)
Longitud: 11.9 Km

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 1
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30

Intersecciones que debe desarrollar el Concesionario:

Paso a desnivel Vía Veredal. Ruta 45 – Variante Espinal
Retorno doble paso a desnivel Vía Veredal. Ruta 45 – Variante Espinal

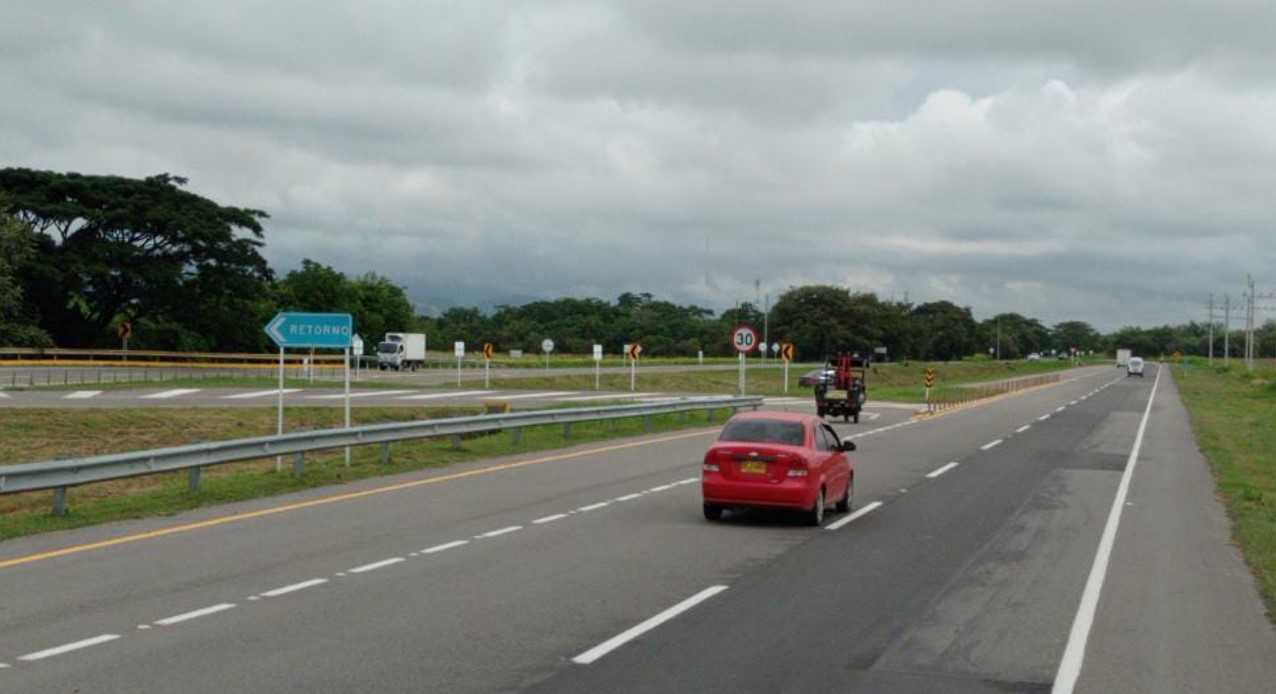

Unidad Funcional 5
Sector: Flandes - Espinal

Origen: Inicio par vial 36+950 (Ruta 4004)
Destino: Fin par vial 47+815 (Ruta 4507)
Longitud: 3.5 Km

Origen: Fin par vial 47+815 (Ruta 4507)
Destino: Intercambiador San Rafael 56+280 (Ruta 4507)
Longitud: 8.4 Km

Requerimientos técnicos y geométricos de entrega de esta Unidad Funcional:

▪ Número de Calzadas (Und): 2
▪ Número de carriles por Calzada (Und): 2
▪ Sentido de carriles: Bidireccional
▪ Ancho de carril mínimo (m): 3.65
▪ Ancho de Calzada mínimo (m):7.30
▪ Acabado de la rodadura: Flexible
▪ Iluminación: Glorietas e intersecciones principales y en las inmediaciones del peaje.
